如何使用“方法组”中的“衍生通道”平滑色谱图

目的

欢迎回到 Get Empowered!在上一次有关 Empower 色谱数据软件的 Empower 每周一贴中,我们学习了如何使用“处理方法”平滑色谱图 (Tip #107)。

在 Empower 中使用 ACQUITY QDa MS 数据:

  • #100:如何在色谱图中查看峰的基础质量数和质谱图
  • #101:如何使用 2D ACQUITY QDa MS 数据
  • #103:在“质谱分析”窗口中查看不同光谱视图
  • #104:在“质谱分析”窗口中提取色谱图和质谱图
  • #105:使用 PDA 和 QDa 质谱检测器采集数据时必须对齐色谱图的原因
  • #106:如何通过提取单质量数而不是使用 TIC 图来优化灵敏度
  • #107:如何使用“处理方法”平滑色谱图

本周,我们将学习如何使用“方法组”中的“衍生通道”平滑色谱图。我们还将与使用“方法组”中的“衍生通道”进行平滑相比,讨论使用“处理方法”进行平滑的优势。

让我们开始吧!

环境

  • Empower 软件

步骤

  1. Tip #107 中,我们发现不进行任何平滑处理时,目标峰的信噪比为 29:1(图 1)。

图 1

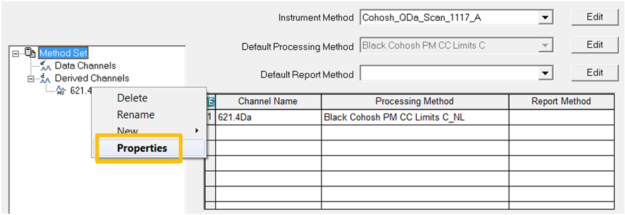

  1. 在“方法组”中,我们已经有一个目标质量数的“衍生通道”,右键单击并选择“属性”修改该通道,使其包括平滑处理(图 2)。

图 2

  1. 我们在“衍生通道”的“过滤器/漂移”选项卡上选择平滑和平滑算法的数量(图 3)。

图 3

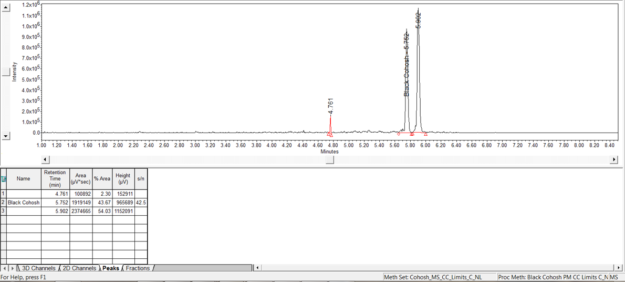

  1. 使用“方法组”处理通道时,我们发现目标峰的信噪比现在为 42:1(图 4)。

图 4

  1. 此结果与我们在 Tip #107 使用“处理方法”中的“平滑/偏移”选项卡时看到的结果相同。

问:何时使用“处理方法”进行平滑处理而不是使用“方法组”中的“衍生通道”?

答:如果要使用相同的处理方法和“相同数量”的平滑处理所有数据通道,请使用“处理方法”。如果要使用相同的处理方法和“不同数量”的平滑处理所有数据通道,请使用“衍生通道”中的平滑(图 5)。


图 5

就这么简单!

附加信息

最终说明:

  • Savitzky-Golay 平滑可计算数据点的平均值。有关详细信息,请参阅 Chromatographic Integration Methods(《色谱积分方法》),该书的作者是 Norman Allen Dyson。书中对过滤和平滑色谱信号进行了详细说明。
  • 此步骤可用 QuickStart 或 Pro 界面完成。
  • ACQUITY QDa 质谱检测器可与 Alliance HPLC 系统兼容。
