如何使用“比较”窗口目视对齐色谱图 - wkb253559

目的

使用“比较”窗口目视对齐色谱图。

由于进样之间色谱图的差异，通常需要对齐来自不同进样的色谱图。在尝试通过保留时间识别峰时，这一点尤其有用。这一操作可以在“比较”窗口中完成。

步骤 1
在“项目”窗口的“通道”选项卡中，选中两个或多个通道，右键单击，然后选择“比较”（图 1）。

步骤 2
“比较”窗口打开，您可以看到峰未对齐（图 2）。

步骤 3
选择“单图”工具，将每张色谱图放在各自的图中（图 3）。

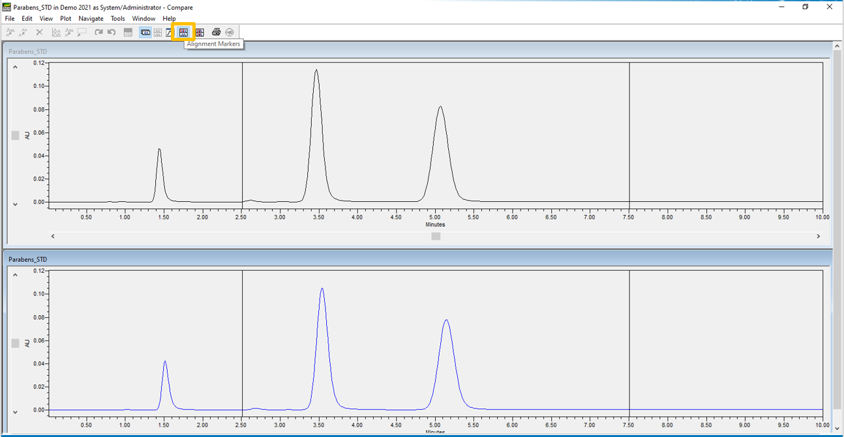

步骤 4
单击“对齐标记”工具。每张色谱图都有两个标记（图 4）。

步骤 5
移动每个色谱图中的标记，使一个标记位于第一个峰上，另一个标记位于最后一个峰上（图 5）。

步骤 6
单击“对齐色谱图”工具对齐色谱图（图 6）。

步骤 7
单击“比较主窗口”工具，将色谱图放在一个窗口中。它们现在重叠并对齐（图 7）。

步骤 8
图 8 展示了“比较”窗口中工具栏的展开视图。

可以使用 Pro 或 QuickStart 界面完成以上步骤。
