QTof 质谱仪的 MS 灵敏度低 - WKB91752

故障描述

  • 对于亮氨酸脑啡肽(1E3,而不是 1E6)和其他分析物,其 MS 灵敏度比预期低大约三个数量级。
  • 在正和负分辨率模式下均会发生(客户未使用任何其他模式)。
  • 检测器设置失败。

环境

  • Synapt G2-Si
  • Synapt G2-S
  • Synapt G2
  • Xevo G2-XS QTof
  • Xevo G2-S QTof
  • Vion IMS QTof

原因

客户使用创建的调谐文件对高 m/z 离子的低灵敏度问题进行故障排除。在此调谐文件中,四极杆配置文件在正和负分辨率模式下都设置为手动模式。

解决方法

将四极杆配置文件设置为自动配置文件,或使用自动四极杆配置文件加载调谐文件。



附加信息

默认的四极杆自动配置文件适用于常规质谱分析。专业人员可以调整四极杆射频(RF)电压配置,以进行微调。

非分辨模式(用于 MS 采集)下的四极杆传输窗口取决于四极杆设定质量数。固定的四极杆设定质量数会限制 MS 采集的质量数范围。为克服此限制,四极杆设定质量数会在采集期间进行扫描。默认的自动配置文件设置可自动执行此扫描。

如果适合您的应用,也可以手动定义扫描配置文件或设置固定的四极杆设定质量数。您可以通过峰显示实时观察参数设置更改后的效果。

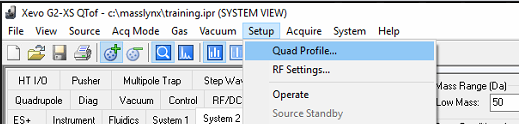

在 Quad Profile(四极杆配置文件)对话框中,按如下所示选择 Manual Fixed mass(手动固定质量数)、Manual profile(手动配置文件)或 Auto profile(自动配置文件):

固定质量数

下图显示了固定质量数下典型的四极杆传输窗口。当质量数与设定质量数之比为 0.8 时,传输会急剧截止。在高质量数端,当质量数接近四极杆设定质量数的 7 倍时,传输截止较为平缓。因此,对于典型的 500 Da 固定设定质量数,低于 400 Da(0.8 × 设定质量数)的离子均无法传输;在 2500 Da(5 × 设定质量数)时,传输率仍然较高;超过 3500 Da(7 × 设定质量数)后,传输率会降低。

典型的固定质量数传输特性曲线:


自动配置文件

在自动配置文件模式下,系统会对四极杆 RF 电压进行扫描,从而在目标质量数范围内获得最佳传输特性曲线。RF 扫描范围取决于采集起始质量数和结束质量数。

手动配置文件

选择手动配置文件模式后,可以使四极杆设定质量数按斜坡变化,从而实现超出四极杆传输窗口范围的质量数采集。请根据采集质量数范围,为质量数、驻留时间和斜坡时间指定适当的值。

手动四极杆 RF 特性曲线:


典型的手动四极杆 RF 特性曲线参数值:

参数

值

Mass 1(质量数 1)

100

Mass 2(质量数 2)

300

Mass 3(质量数 3)

500

Dwell Time (% Scan Time) for Mass 1(质量数 1 的驻留时间(% 扫描时间))

20

Dwell Time (% Scan Time) for Mass 2(质量数 2 的驻留时间(% 扫描时间))

20

Ramp Time (% Scan Time) for Mass 1(质量数 1 的梯度时间(% 扫描时间))

20

Ramp Time (% Scan Time) for Mass 2(质量数 2 的梯度时间(% 扫描时间))

40

要求:驻留时间与斜坡时间之和必须为 100%。

仪器前面板上的状态信息:

状态 LED

仪器状态

Off(关)

Standby(待机)

绿色

Operate(操作)

棕色

源待机

闪烁绿色

在手动控制泵设置打开的条件下操作

闪烁琥珀色

在手动控制泵设置打开的条件下待机

闪烁红色

未处于真空状态

红色

RF 断路
