如何清洁 Xevo TQS、Xevo G2-S、Xevo G2-XS、Synapt G2-S 或 Synapt G2-Si 离子源的离子源块。- WKB5702

目的

拆卸并清洁 Stepwave 离子源上的离子源块。

环境

  • MassLynx 4.1
  • Xevo TQ-S
  • Xevo TQ-S micro
  • Xevo G2-S QTof
  • Xevo G2-XS QTof
  • Synapt G2-S QTof
  • Synapt G2-Si QTof

步骤

  1. 在三重四极杆质谱仪的 Advanced(高级)选项卡和 QTof 的 ES 选项卡上将源温度设置为 40 °C。等待 30 分钟进行冷却。
  2. 将仪器设置为 Standby(待机)(红色),然后关闭 API 和碰撞或捕获气体。
  3. 查看真空读数(对于 QTof:“查看”>“真空”;对于三重四极杆质谱仪:“设置”> 真空监测器),并对真空读数进行截屏。
  4. 转到 Tune 页面,选择 Vacuum(真空)和 Vent(排空)。
  5. 断开流路与离子源喷头的连接。
  6. 断开离子源体和喷头上连接质谱仪的电缆线(三重四极杆质谱仪 2 个,QTof 4 个)。

 Source enclosure cables.JPG

  1. 取下离子源体。
  2. 关闭源气体隔离阀。
  3. 选择 vacuum > vent(真空 > 排空),从 Tune 页面中排空仪器。等待 5 分钟使真空腔软排空氮气。
  4. 确保在继续之前 Tune 页面底部显示“vented”(已排空)。

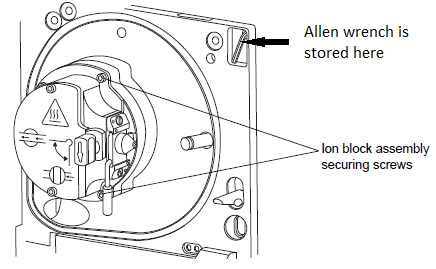

  5. 处理源时请务必戴上丁腈手套。使用组合式 2.5 mm 六角扳手和锥孔提取工具拧松 4 颗固定离子源模块的装配螺钉。


  1. 从 PEEK 固定支架上拆下离子源模块,然后将其放在一张未使用的平整的打印纸上。
  2. 在源气体隔离阀仍然关闭的情况下,拆卸样品锥孔。
  3. 握紧采样锥孔气体喷嘴的 PEEK 手柄,然后向上旋转 90 度。
  4. 向前拉动采样锥孔喷嘴,使其滑出离子源模块。
  5. 将另一只手放在喷嘴下方,防止样品锥孔落地。


  1. 使用锥孔提取工具将样品锥孔与样品锥孔喷嘴分离。
  2. 取下 O 形圈和 PEEK 手柄。将黑色 O 形圈放在一旁供稍后使用。
  3. 使用组合式 2.5 mm 六角扳手松开固定离子源块盖板的两颗装配螺钉,然后拆下盖板。确保完全拆下所有金色螺钉。
  4. 从样品锥孔装置固定块中拆下两颗金色螺钉。小心不要丢失这些螺钉后面的任何波纹垫圈。
  5. 握紧隔离阀并将它从离子源块中拉出。


  1. 使用 2.5 mm 六角扳手卸下最右边将加热器端子固定到离子源块上的螺钉。S_source_heater_connection.PNG

注意:为避免损坏加热管装置线,在从离子源块拆卸加热管装置和陶瓷加热器安装块时,不要弯曲或扭曲它们。

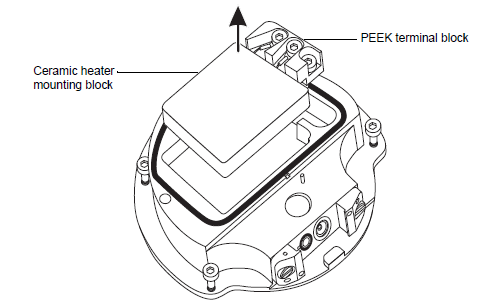

  1. 小心地将 PEEK 端子座、陶瓷加热器安装块连同加热管装置一起从离子源块拆下。注:倒置离子源块可以方便拆卸。


  1. 拆下任何黑色橡胶 O 形圈。清洁期间可以保留 Teflon 涂层 O 型圈,但需要确保所有金色螺钉均完全取下。
  2.  将离子源块和样品锥孔喷嘴分别浸入两个烧杯中。采用下列每种清洗方法超声处理 30 分钟:
    1. 用 1:1:1 甲醇/水/甲酸溶液进行超声处理。注:用 Milli-Q 水充分冲洗以除去甲酸。
    2. 用 50/50 甲醇/水溶液进行超声处理。
    3. 使用甲醇溶液进行超声处理。

注:如果离子源块过脏,请用牙刷或棉签擦拭。

  1. 金色源隔离阀不能使用甲酸溶液进行清洗,但如果需要可以按照余下的清洗步骤进行清洗(21 之 2,3)。拧松平头螺钉后,可以将 O 形圈保持打开并拆下 PEEK 手柄。如果拆卸 O 形圈,请确保不要损坏或撕裂 O 形圈。
  2. 在佩戴手套的情况下,使用钳子拆卸每个组件,并用惰性、无油的气体(如氮气)将其吹干。
  3. 检查每个组件,如果得到的谱图信号仍然不规律,请使用较高浓度的甲酸重复上述清洗步骤,或进行更换。
  4. 重新装配源,首先将陶瓷加热器模块和 PEEK 端子座重新安装到离子源块上。
  5. 使用 2.5 mm 六角扳手将固定 PEEK 端子座和离子源块的螺钉拧紧。
  6. 确保安装 O 形圈的凹槽没有绒毛和碎屑,然后将 O 形圈安装到离子源块、隔离阀和样品锥孔上。
  7. 将隔离阀安装到离子源块。
  8. 将离子源盖板安装到离子源模块上,然后使用 2.5 mm 六角扳手拧紧将其固定到位的两颗金色螺钉。
  9. 使用两个带有波纹垫圈的短金色螺钉和 2.5 mm 六角扳手将样品锥孔装置固定块安装到离子源块上。
  10. 重新装配样品锥孔装置:使用 PEEK 手柄握住样品锥孔装置并确定方向,使其垂直于离子源块。将其滑动至与离子源块齐平,并旋转 90 度直到锁定到位。
  11. 确认所有 PEEK 支撑块 O 形圈仍然在位,且没有绒毛和碎屑。如果需要,请使用蘸有少量甲醇的擦拭纸擦除任何绒毛。
  12. 在固定离子源的 PEEK 法兰盘上安装离子源块。
  13. 使用 2.5-mm 六角扳手拧入四颗金色装配螺钉,将离子源块固定在 PEEK block 上。确保按对角线顺序逐渐拧紧螺钉,每个螺钉拧一小圈之后继续拧下一颗。
  14. 安装离子源体并合上。
  15. 将离子源体和喷头上的电缆线连接到质谱仪。
  16. 转到 Tune 页面,选择 vacuum(真空)> pump(泵)(用于四极杆系统)。按 Operate(运行)通过 ACQUITY 控制台对 QTof 进行抽真空。注:三重四极杆质谱仪的分子泵速度应在三分钟内达到 100%,而在 QTof 应在 5 分钟内达到。
  17. 确保碰撞或捕获气体已打开。
  18. 一小时后,打开源气体隔离阀。
  19. 在进入 Operate(运行)前,确保真空接近清洗前真空。
