无光纤通讯； AutoSpec 上的离子束控制单元未通电 - WKB48735

故障描述

• MassLynx 需要很长时间（几分钟）启动

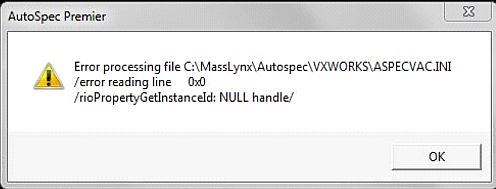

• 最终启动 MassLynx 时出现错误信息：

• 无仪器控制

环境

• AutoSpec Premier (P)
• AutoSpec Ultima (M)
• MassLynx

原因

仪器内部光纤回路通讯故障。离子束控制单元关闭，未通电。

解决方法

1. 关闭 MassLynx 软件。
2. 使用前面板 Instrument Status Switch（仪器状态开关）将系统锁定到 Standby（待机）模式。
3. 重新启动 EPC 并在 Start/Run（运行）框中键入“ PING EPC -t”以监视启动进度。

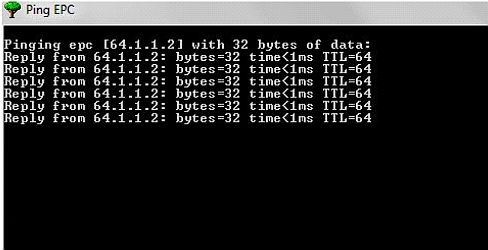

   • 命令框打开并显示启动期间的 Ping 响应。
   •
4. 等待最多 2 min，直到许多响应的回复时间小于 1 ms。 （表示启动序列已完成。）
5. 关闭 Ping 窗口。
6. 运行 dioMainMenu 以检查仪器内部定量环通讯的状态：
   • 在 Start/Run（开始/运行）框中输入 TELNET EPC。
   • Telnet 打开，并出现“->”提示符。
   • 在 Telnet 窗口中输入“rmm”，然后按回车键。 （所有字符都应为小写。）
   • 出现以下内容：


     *     RIO 主菜单





     1.关闭 RIO2。 设置 Menu Size（菜单大小）3。 访问子系统4。 5. 锁定所有子系统 解锁所有子系统6。 启动内存映射页面轮询7。 停止内存映射页面轮询 999。 退出







     选项>

   • 在 choice（选项）中指定“3”，以显示 Instrument Internal Loop（仪器内部定量环）通讯路径上的单位。
   • 出现以下内容：

     选择> 3


     *     可用子系统





     4. MA3481-200 离子源6。 MA3606 源装置7. MA3779-200 PCI 卡 999。 退出



     选项>

   •  上面的三个子系统列表可确认内部定量环通讯路径故障。
   • 指定“999”两次或三次，直到出现“->”。
   • 关闭 Telnet 窗口。

7. 拆下面板，露出离子束控制单元。它位于仪器正面，位于磁体下方。 （请参阅“附加信息”中的位置图。

8. 确认离子束控制单元前面的“待机”电源开关已点亮。
9. 如果没有看到照明，请检查 FS1。
   • 关闭离子束控制单元的“待机”电源开关。  将其设置为位置“0”。
   • 关闭位于 GC 下方仪器前部主配电板上的 Bench（工作台）断路器的电源。
     • 请参阅“附加信息”中的位置图。
   • 使用小号硬币或大号一字螺丝刀拆下 FS1。
   • 检查保险丝是否有可见的熔断点，或使用数字电压表测量保险丝。
     • 断路、无穷大或电阻非常高，表示保险丝出现故障。
   • 更换相同规格的保险丝（1340141-S - FUSE GLASS 1.25A 20MM A/S）
   • 打开 Bench（工作台）断路器的电源。
   • 将离子束控制单元的“待机”开关设置到“开”的“1”位置。
   • 检查 Standby（待机）开关是否有照明。
     • 请注意，Operate（操作）开关不会发光
     • 检查 240 V AC 电源线。如果未通电，请检查位于磁体下方的电源板，是否正在向其供应 240 V 交流电。
     • 如果是，请检查保险丝内的保险丝
     • 如果选择“否”，请检查交流配电单元中的 FS3。
10. 重新启动 EPC，然后如上所述，通过“PIN EPC -t”监视启动进度，完成后关闭窗口。
11. 运行 dioMainMenu 重新检查仪器内部定量环通讯的状态：
    • 在“开始”/“运行”框中指定“TELNET EPC”。
    • Telnet 打开，并出现“->”提示符。
    • 在 Telnet 窗口中输入“rmm”，然后输入“回车”。 （应使用小写格式输入所有字符。）
    • 出现以下内容：


      *     RIO 主菜单





      1.关闭 RIO2。 设置 Menu Size（菜单大小）3。 访问子系统4。 5. 锁定所有子系统 解锁所有子系统6。 启动内存映射页面轮询7。 停止内存映射页面轮询 999。 退出







      选项>

    • 在“选项”中输入“3”，检查仪器内部定量环通讯路径上的仪器。
    • 将显示以下信息：

      选择> 3


      *     可用子系统





      1. MA3445 离子束装置2. MA3458 加热器单元3. MA3481-201 离子源4。 MA3481-200 离子源装置5. MA3515 真空装置6. MA3606 源装置7. MA3779-200 PCI 卡 999。 退出







      选项>

    •  此处列出的七个“子系统”可确认内部定量环通讯良好。
    • 指定“999”两次或三次，直到出现“->”。
    • 关闭 Telnet 窗口。
12. 启动 MassLynx，软件将正常启动。
13. 重新安装拆下的仪器面板。
14. 在调谐窗口中，检查 Solenoid Slit Settings（电磁阀狭缝设置）（如果适用）。这些参数可能已恢复为缺省值。重新指定已保存副本中的值。
15. 重新启动 Magnet。
16. 现在，系统已经处于正常运行状态。 Instrument Status（仪器状态）开关可能设置为 Operate（运行）。

附加信息
