传感器故障导致各种错误 - WKB6508

故障描述

  • 错误:泵 B:传感器范围错误
  • 压力波动可达 26 000 psi,随机发生,不与泵运动同步。
  • ACQUITY BSM 控制台中显示错误的反压
  • 液流停止后,蓄积泵报告压力为 1600 psi。
  • 蓄积泵管路没有堵塞。
  • 关闭模块电源后,问题暂时解决,但以正常流速运行 10 min 后,传感器显示液流停止后的压力为 1600 psi。
  • 动态渗漏测试的初级泵压缩步骤提示错误信息:Hardware Error (12)(硬件错误 (12))
  • 初级泵压缩过程中,蓄积泵渗漏速率显著下降,显示负值
  • 开启流量后,冲程期间 BSM 压力突然升高
  • 系统可以执行灌注,没有明显问题
  • BSM 上的总反压未反映蓄积泵的压力


环境

  • ACQUITY UPLC I-Class 二元溶剂管理器
  • 最近更换了蓄积泵传动装置
  • ACQUITY UPLC BSM
  • ACQUITY UPLC
  • ACQUITY UPLC I-Class
  • ACQUITY UPLC H-Class

原因

传感器故障

解决方法

  1. 更换传感器


根据型号更换适用的传感器。

ACQUITY UPLC 和 ACQUITY UPLC H-Class:传感器组件 (#700002594)

ACQUITY UPLC I-Class:压力传感器 (#700006045)

  1. 关闭设备电源。

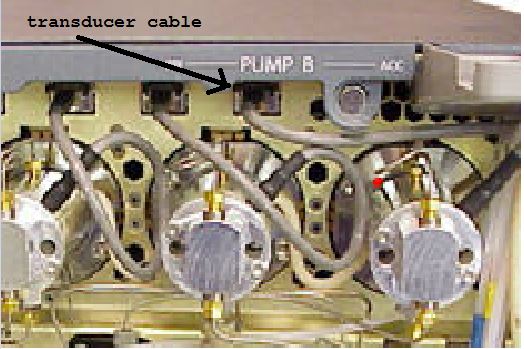

  2. 拆下连接到相应传感器的线缆


  1. 断开传感器顶部和底部的管路
  2. 拆下将传感器连接到泵头前部的两颗小螺钉


  1. 将新传感器连接至泵头,然后插入传感器线缆,直至听到咔嗒声
  2. 打开设备电源

附加信息

避免使用:

1. 卤化溶剂

2. 盐酸溶液或者 pH <7 的氟化物水溶液,即使浓度非常低

因为这可能造成传感器过早出现故障,导致上述错误。
