ACQUITY UPLC样品管理器出现 X axis H/W fault(X 轴硬件故障)错误 - WKB6185

故障描述

  • 控制台错误(有时为间歇性错误):
    • X-axis move h/w fault(X 轴移动硬件出错)
    • X-axis h/w lost steps (number)(X 轴硬件丢失步骤 (数值))
    • X-Axis Home h/w fault(X 轴复位硬件故障)
  • XYZ 机械装置移动不灵活;机械臂无法空闲移动(在控制台中使用“禁用电机...”命令时)
  • 重置后,样品管理器在尝试复位时发出摩擦噪音
  • 重新启动不能清除该错误
  • 运行过程中不定时出现错误
  • x 导轨脏污

环境

  • ACQUITY UPLC 样品管理器

原因

x 轴上有碎屑(灰尘或泡沫材料堆积并粘在导轨上,阻止 x 轴的空闲移动)

解决方法

按照以下步骤清洁 x 导轨:

  1. 关闭样品管理器的电源。
  2. 使用罐装气吹 x 轴横条(与样品管理器背面的黑色折叠条相对)。
  3. 用不起毛的软布蘸取异丙醇清洁导轨和丝杠,去除顽固的污垢。也可以使用 GT85 或 WD40 润滑喷雾清除导轨上的碎屑
  4. 轻轻地左右来回移动针滑架几次,观察柔性线缆以防损坏。
  5. 打开样品管理器的电源。
  6. 校正x、y、z 轴。
  7. 校正针的 Zp 轴。
  8. 定义针和密封件

附加信息

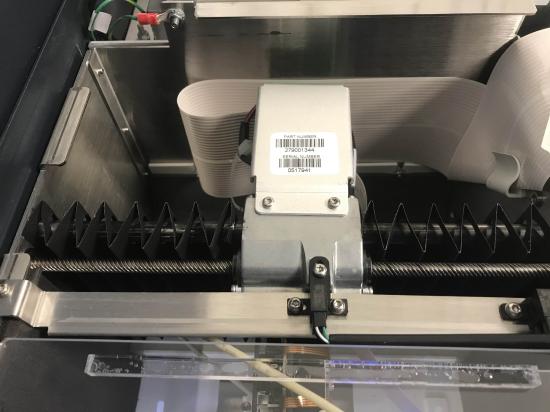

清洁前:
NOWTSZ SM X-axis fault_debris o-ring2.png

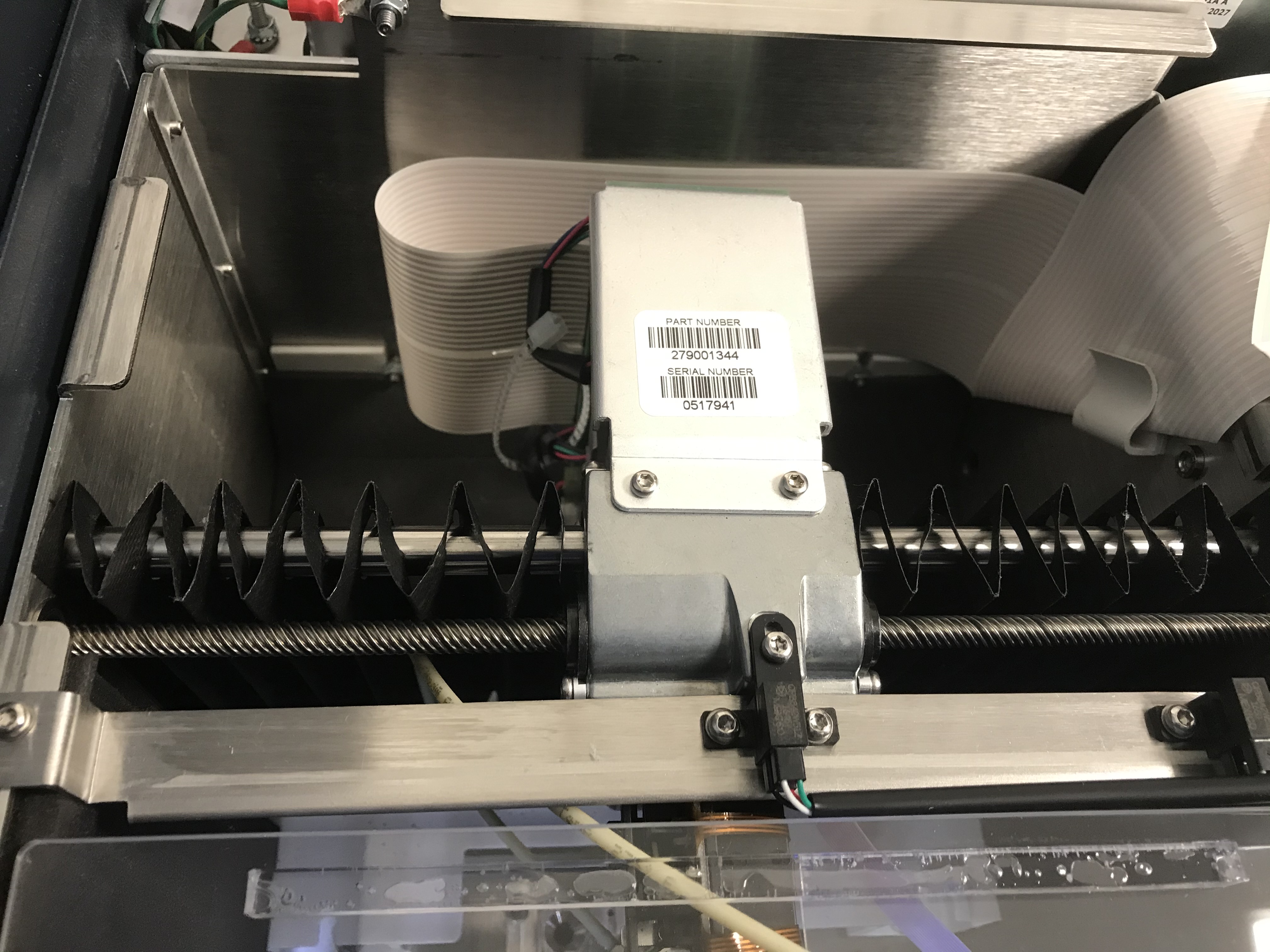

清洁后:
