如何更换型号为 600、1500 系列、515 和 626 的泵的油密封 - WKB4299

  1. 最后更新
  2. 另存为PDF
文章编号: 4299点击此处访问英文版本文章

目的

拆除旧油密封并更换新油密封。

环境

  • 600 泵多溶剂输送系统
  • 1515 HPLC 泵
  • 1525 EF HPLC 泵
  • 1525 Micro HPLC 泵
  • 515 HPLC 泵
  • 626 LC 系统
  • 6000A 泵

步骤

所需工具：5/16" 扳手、5/32" 六角扳手、9/64" 六角扳手、卡环钳、柱塞插入工具、中号一字螺丝刀、13/16" 火花塞套筒，或油密封件插入工具（部件号 700012301）。

油密封拆卸

  1. 按照操作手册“维护”部分所述拆下泵头、头部支架和柱塞杆。
  2. 将流速设置为 0.5 mL/min。当活塞到达最里面的位置时，关闭流量。
  3. 将中号一字螺丝刀插入活塞和油密封内边缘之间。小心：插入螺丝刀时切勿过度用力，否则可能会损坏油密封后面的黄铜衬套。
  4. 用螺丝刀的轴撑住活塞。将螺丝刀作为杠杆，尝试撬起油密封，同时扭转螺丝刀的手柄。
  5. 使螺丝刀刀片保持在油密封下，螺丝刀轴支撑在活塞上，将流量设置为 0.5 mL/min。当活塞开始向前移动时，它将向前拉动油密封。当活塞缩回时，进入并取出油密封。
  6. 注：重复步骤 3、4 和 5，直到油密封被去除。

油密封更换

  1. 为了在将密封滑动到位时减少摩擦，请在新油密封的外边缘上涂一层薄薄的油（部件号 WAT005081，油密封，4 个/包）。

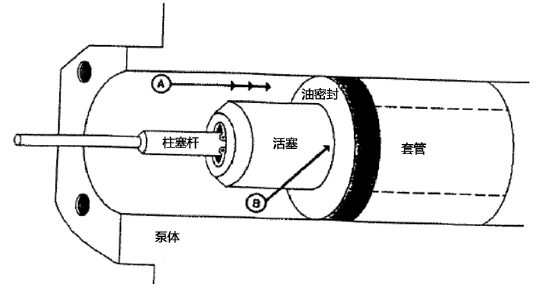

  2. 定位油密封，使得钢弹簧面向内（朝向衬套），光滑的黑色表面朝外。开始将油密封滑入铸件。
  3. 使用 13/16" 火花塞套筒将油密封完全滑入铸件中，直到它不再移动，并与密封后面的衬套接触。当密封正确就位时，活塞应延伸超过油密封。
  4. 按照操作手册“维护”部分所述重新安装柱塞杆、头部支架和泵头。

Oil seal.gif
