如何拆卸 2410/2414 HPLC RI 检测器 - WKB237947

目的

关闭并拆卸 HPLC RI 检测器，运送到维修中心。

环境

• 2410 示差折光检测器
• 2414 示差折光检测器

步骤

1. 使用 Purge（清除）模式，用水持续冲洗系统 20 分钟，然后使用 Purge（清除）模式，用 IPA 冲洗系统 20 分钟。
2. 关闭控制软件并关闭模块的电源。

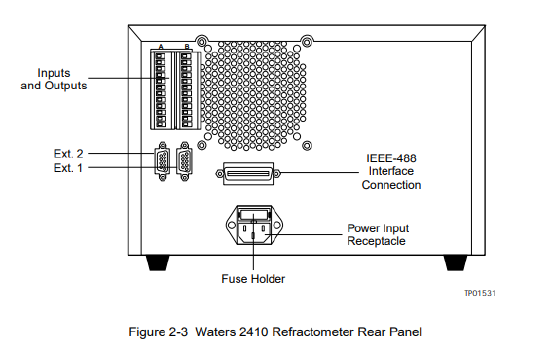

3. 拔下模块的电源插头，然后标记并拔下模块的所有电缆（以太网、信号、I/O、事件、IEEE 接口连接）。
   （当模块在维修后复原时，标记电缆对于重新安装系统很重要。电缆和管路的照片也很有用。）





4. 断开模块正面的入口和出口管路，然后将阀出口管路从废液管路中滑出。



5. 将模块移至合适的包装箱中进行装运。（如果没有包装箱，请咨询当地的 Waters 办事处。）
注意模块的尺寸和重量，以便选择合适的包装箱：

HPLC 2410 检测器 28.4 cm × 20.8 cm × 50.3 cm，9.7 kg

HPLC 2414 检测器 28.4 cm × 20.8 cm × 50.3 cm，11.4 kg



6. 填写并签署 Waters 提供的 H&S 模块的最新版本。

7. 将其随附到包装盒中，然后将 PDF 副本发送到当地的 Waters 办事处。

8. Waters 办事处将与您联系以安排装运。



附加信息

要重新安装模块，请连接所有已拆除的电缆和管路。
