Alliance阀 V1 或 V2 渗漏 - WKB119907

故障描述

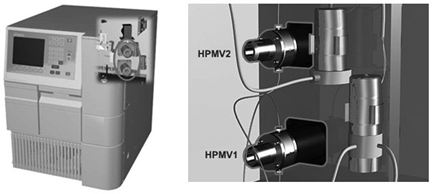

• 由于 V1 或 V2 的出现内部渗漏，盐或流动相在高压电机达阀 (HPMV) V1 或 V2 阀下汇集

环境

• Alliance HPLC 系统
• 2695 分离单元

原因

内部高压密封件渗漏/损坏

解决方法

1. 重新组装阀 V1 或 V2。
2. 执行密封调整。

附加信息

重建套件的部件号为 WAT045424。

重建Waters 2695 分离单元上的 V1 阀

必备工具和材料

V1 阀替换组件（部件号：WAT045424）HPMV 工具套件（部件号 WAT045427）T10 Torx 扳手甲醇木螺钉小尖头

步骤

请先查阅安全忠告再开始该程序。

警告为防止人员沾染生物危害性物质或有毒物质，请将更换的组件小心地弃置于适当的废液容器中。

警告：为避免接触溶剂，请佩戴合适的手套和护目镜。

警告：为避免在执行任何维护时触电，请关闭电源并断开电源线以关闭设备的电源。

警告：请按照当地法规或客户规程处理组件。

重要说明：在处理Waters Critical Clean™ 部件时，请始终遵守优良实验室规范。

步骤

1. 拆下仪器的顶部面板和右侧面板。

2. 断开相应 HPMV 端口处的管路连接。

3. 使用 T10 Torx 扳手拆下 HPMV 正面的四颗安装螺钉。

4. 轻轻向前拉动头盖，将其从阀上取下。

5. 以相同的方式拆下密封体和背板。

6. 在“主空闲”界面中，选择“诊断页面”。 Diag（诊断）窗口打开。

7. 选择“其他测试”。

8. 将光标移动到 Rebuild Injector Valves（重建进样器阀），然后按 Enter。

9. 用箭头键选择“阀 1”或“阀 2”。

10. 按 Valve Reverse（阀反向）键三次，向前移动阀芯。从阀套上拆下阀芯。

11. 将新的阀芯 - 螺母组件放入外壳，使塑料外壳中的凹槽与阀外壳内的销对齐。

12. 按 Valve Forward（阀前进）键三次，将阀芯吸入阀套。

重新装配 HPMV

1.    重新安装背板，直径较小且凸起的一侧朝外。将板上的孔与外壳中的安装孔对齐。

注意：请务必定位背板，使较小的凸起直径面朝外，以便将密封件正确支撑在密封体中。

2. 将针插入在线轴末端。

3. 将木螺钉拧入密封件，然后拉出密封件，从密封件主体上拆下旧密封件。

4. 将密封件导孔置于阀体上方。

5. 将密封件放在密封件冲头上，密封件的 Oring 侧背对冲头。

6. 将少量甲醇放入密封件主体和密封件上。

7. 将密封件小心地插入阀体。

8. 将阀体翻转，对第二个密封件重复上述步骤。

9. 将带有密封件的电极体浸入甲醇中，润湿密封表面。

10. 将新的密封体滑在线轴上。

11. 在线轴末端取下插件。

12. 使用小号尖头工具从阀的管盖上取下 Or 形圈。

13. 用甲醇润湿新的 Teflon Or 形圈，并将其压到头盖上较小的凸起直径上。

14. 在线轴上安装管头盖。

15. 将端口在阀体中垂直对齐。

16. 对齐各部件上的安装孔，重新安装四颗安装螺钉，然后均匀地拧紧。

17. 将阀装置滑入 Fluid Pak 支架，并用两个 Torx 头螺钉将其固定到位。

18. 重新将管路连接至阀。

19. 用束线带固定阀线缆。

21. 关闭仪器电源。

21. 装回仪器的顶盖。

验证：

1. 打开仪器电源。

2. 确保初始化过程完成且没有错误。

3. 运行清除和压力测试，验证 HPMV 是否正常运行

其他说明

* 安装期间，确保所有密封件均正确就位并用甲醇润湿。*如果阀替换后问题仍然存在，请考虑更换整个 V1 阀组件（部件号：WAT045438）
