如何在 TrendPlot 中绘制系统压力图 - WKB222007

目的

在 TrendPlot 中设置系统压力图。

环境

• MassLynx 软件
• TartgetLynx 软件
• TrendPlot

步骤

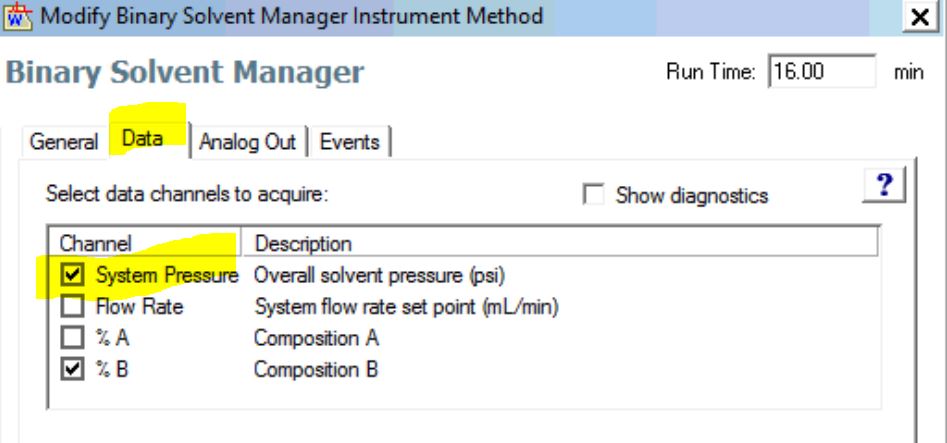

TrendPlot 可用于绘制系统压力图，监控色谱柱随时间变化的性能。为此，应首先在 TargetLynx 中计算系统压力。当然，必须将系统压力记录为 BSM 或 QSM 液相方法的一部分：

在 TargetLynx 中计算系统压力：

1. 在 TargetLynx 方法中，从化合物下拉菜单中选择 Add（添加），添加化合物。
2. 将此化合物命名为 System Pressure（系统压力）。
3. 从样品列表中打开色谱图。当系统压力未打开时，可以点击 Display（显示）和 Analog（模拟）来打开：

4. 在 TargetLynx 方法编辑器仍保持打开的情况下，右键单击并拖动到系统压力曲线的顶部：

5. 在 TargetLynx 方法中导入系统压力迹线后，应进行积分设置，以便仅对一小部分系统压力进行积分。Retention Time Window（保留时间窗口）可以设置为 0.1 或 0.2 分钟，且应该关闭平滑，因为这可能会产生看似较低的系统压力。积分应如下图所示：

6. 在 TargetLynx 中设置好所有条目后，您现在可以在 TrendPlot 中导入数据。

在 TrendPlot 中绘制系统压力图：

1. 在 MassLynx 中，单击 TargetLynx 侧边栏中的 TrendPlot 图标。
2. 单击 Reports > Edit（报告 > 编辑）打开 Report Editor（报告编辑器）。
3. 按照编辑 TrendPlot 图的步骤操作。有关详细信息，请参阅 MassLynx 帮助文件并搜索 TrendPlot Template（TrendPlot 模板）。
4. 在 Y 轴下，使用以下设置：

5. 可根据需要进行其他设置。趋势图可能如下所示：
