目的

了解“质谱分析”窗口中的详细信息

环境

• Empower
• Empower 每周小贴士 #360

步骤

步骤 1
“质谱分析”窗口用于查看和分析PDA和质谱仪谱图，以及来自单个结果的色谱数据。让我们首先确认窗口中的缺省图（图 1）。

• 图 1 显示了每个一体化峰的顶点 UV 和质谱仪光谱。
• “图 2”显示 UV 色谱。
• “图 3”显示质谱仪 TIC 图。本例中有一次阳性离子扫描，也有一次负离子扫描，两者的 TIC 图重叠。
• 对于每个峰，图 4 会重叠显示较高响应极性的主要质量数的提取离子色谱图 (XIC)。

步骤 2 从“谱图视图”菜单中选择“合并”，将显示质谱仪顶点谱图和每个一体化峰的质谱仪合并谱图（图 2）。

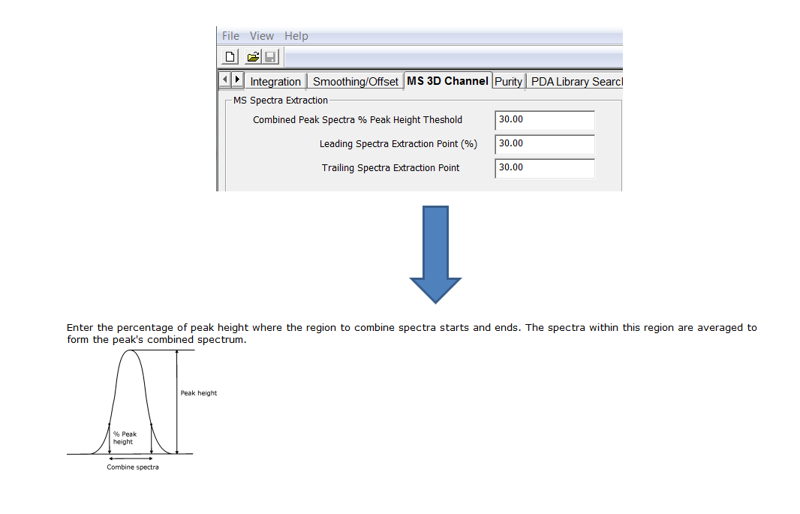

步骤 3 合并谱图是一部分峰的比率。峰的该部分由“合并峰光谱的峰高阈值百分比”确定，该阈值在“处理方法”的“ 质谱仪 3D 通道”选项卡上设置。如果将其设置为 0，则 Empower 将使用从峰开始到峰结束的所有光谱。如果将其设置为 30，则 Empower 会使用从 30%峰高处开始的谱图（图 3）。 （新建“处理方法”时，缺省值为 10。）

步骤 4
从“谱图视图”菜单中选择“纯度”，将显示每个一体化峰的 UV 和质谱仪的前沿光谱、顶点光谱和后沿光谱（图 4）。

步骤 5
以这种方式查看光谱可以证明峰的均匀性。 Empower 采用前缘和后缘光谱的点取决于“前缘光谱萃取点 (%)”(%) 和“后缘光谱萃取点”，这两个点在“处理方法”的“ 质谱仪 3D 通道”选项卡中设置。如果将“前导光谱萃取”点设置为 0，则 Empower 在峰开始处提取光谱。如果将该值设置为 30，则表示谱图在从峰开始到峰保留时间的 30% 处采集。 “尾随光谱萃取点”也是如此（图 5）。
注：如之前的图 4 所示，请注意，1.2 分钟处的第二个峰的光谱在峰。
