使用 UV 光谱的导数和样条函数 - Tip264

目的

在这篇文章中，我们将针对 Empower 色谱数据系统 (CDS) 了解 UV 光谱的导数并学习样条函数

环境

• Empower
• Empower 每周小贴士 #264

步骤

求导

步骤 1

从样品 1 中咖啡因的 UV 光谱开始，该样品中的峰是光谱纯的（图 1）。



步骤 2

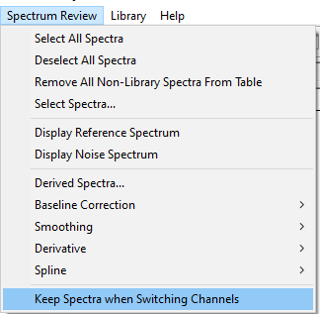

从查看光谱菜单中，选择“切换通道时保留光谱”（图 2）。



步骤 3

选择样品 2 中咖啡因的 UV 光谱，该样品中的峰含有杂质，正如此前的小贴士所示。两个光谱的叠加图显示形状和波长最大值似乎相同（图 3）。



步骤 4

Empower 可以使用 UV 谱图的导数来放大它们之间的差异。在光谱表中，选择“求导水平”字段中的“二阶”。（图 4）。

 如何在 Empower 中将用户注册到用户组 - WKB87153

步骤 5

此时光谱之间的差异清楚可辨，这是由于样品 2 中咖啡因峰下的杂质造成的。平滑会自动应用于光谱的导数（图 5）。

 如何在 Empower 中将用户注册到用户组 - WKB87153

样条

步骤 6

样条可以增强 UV 光谱的显示。我们看到了咖啡因的原始 UV 光谱，数字分辨率为 0.6nm（图 6）。

步骤 7

在光谱的样条字段中选择“样条”（图 7）。

 如何在 Empower 中将用户注册到用户组 - WKB87153

步骤 8

数字分辨率现在为 0.2 nm。通过执行三次样条操作计算内插点（图 8）。

附加信息

最终说明：可以使用 Pro 或 QuickStart 界面完成以上步骤。
